| Plaats van herkomst: | CHINA |
| Merknaam: | OEM |
| Certificering: | CE , ISO |
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Standaard de uitvoerverpakking |
| Levertijd: | 15-20 dagen |
| Betalingscondities: | L/C, T/T, Western Union, Paypal |
| Levering vermogen: | 100pcs per maand |
| XYZ-Asreis: | 600MM (X) *630MM (Y) *20MM (H) | De Maximum Grootte van PCB: | 400mm (L) ×270mm (W) |
|---|---|---|---|
| Steuncomponenten: | 0402~5050, SOPPEN, QFN, BGA ENZ. | Snelheid: | Zonder visie: 8000cph; Met Visie: 5500cph |
| Visieopsporing: | Maximum grootte de dubbele van de camera (omhoog & beneden) steun van IC: 22*22mm | Verrichtingssysteem: | Ingebed Linux-Systeem |
| Markeren: | het Opzetten van 150Kg SMD Machine,de Assemblagemachine van 150Kg SMD,400*270mm SMD het Opzetten Machine |
||

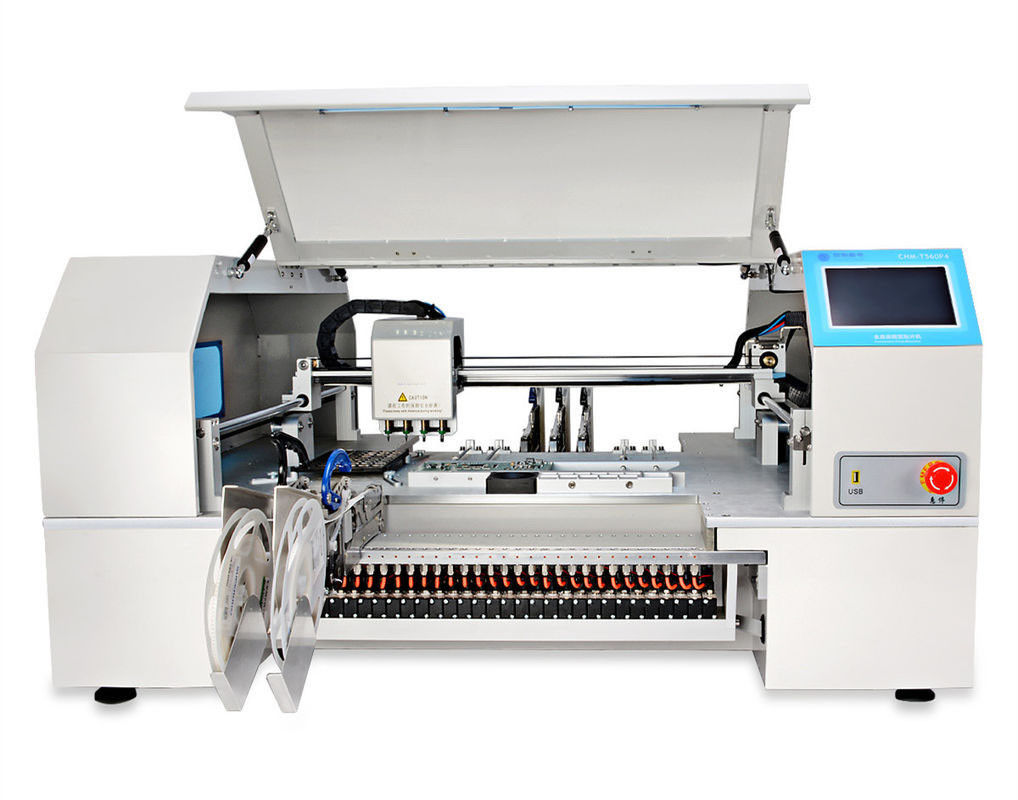

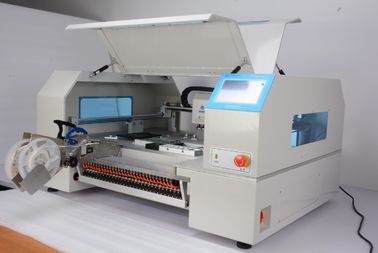

Benchtop 60 Voeders 4 Hoofden SMD het Opzetten Machine
Beschrijving:
Technische Parameters
| Parameters | |
| XYZ-Asreis | 600mm (X) ×630mm (Y) ×20mm (Z) |
| De maximum grootte van PCB | 400mm (L) ×270mm (W) |
| Steuncomponenten | 0201-0402-5050, SOP, QFN, BGA ENZ. |
| Opzettende snelheid |
|
| Precisie | ±0.025mm |
| Plaatsingshoofd | 4 hoofden |
| Het voeden systeem |
Steun maximum 30pcs 8mm Pneumatische voeder (andere opties: 12,16,24mm, trillingsvoeder)
|
| Visieopsporing | Maximum grootte de dubbele van de camera (omhoog & beneden) steun van IC: 22*22mm |
| Motorcontrole |
|
| De opsporing van de componentenlekkage | Vacuüm en visuele opsporing |
| Hoofdraad | Motherboard van de hoog-betrouwbaarheidsindustrie |
| Touch screen | 7 van het de industrieduim scherm, externel gesteunde muiscontrole |
| Verrichtingssysteem | Ingebed Linux-systeem |
| Externe luchtbron | 0.5MPa |
| Voeding | AC220V 50Hz/AC110V 60Hz |
| Demension | 1180mm (L) ×870mm (W) ×600mm (H) |
| Compantiblesoftware | Altiumontwerper, Protell99SE, STOOTKUSSENS, Kicad, Eagle, Cadint, Ritme Orcad, Allegro Ritme, PROTEUSBACTERIËN… enz. |
| Netto gewicht | 150Kg |
Concurrentievoordeel:
1. Geschikte software, Ingebed Linux-Systeem van de machine, de industriesysteem, professionelere en stabiele, onafhankelijke verrichting, geen behoefte externe computer, gemakkelijker en geschikte verrichting.
2. Verrichting van het de industrie de volledige touche screen, het geen behoefte extern scherm, bewaarde ruimte, geschiktere verrichting, USB-ook gesteunde muis.
3. Bovenkant en bodem twee camera'sccd systeem verbeteren de positie van elke componenten zeer nauwkeurig, vooral voor IC.
4. Het heeft flexibele PCB-het vastklemmen inrichting, en het heeft user-defined IC-dienblad, geschikt en snel.
5. De visie kan ook de oorsprongspunt van de correctiemachine detacheren, correct oorsprongspunt ervoor zorgen.
6. Met twee pijpen die hoofden, hoge nauwkeurige Juki-Pijpen met magneet, geen behoefte plaatsen om met moersleutel te demonteren. hoek -180 degree~ van de 2 pijpen willekeurige omwenteling +180 graad. Het plaatsen van hoogte kan regelbaar.
7. De trekkrachtspeld keert automatisch terug om pijpen te vermijden gebroken, trekkrachtspeld geen geplakte, grote vooruitgang zijn.
8. Z de asopsporing, plaatsingshoofd kan auto terug naar oorsprong pijpen verhinderen brak.
9. Closed-loop contro, X, y-As met codeur, nooit losse stappen.
7. PCB kalibreren langs twee componentenpositie - eerste en laatste componet, wijzigt de compensatie van PCB.
8. De kaliberbepaling kan snel zijn en nauwkeurig voor PCB, te hoeven niet om om compensatie, geen behoefte te geven om de input te berekenen.
9. Komt met het vacuüm testen, met het automatische voeden; als één component bochtig zuigt, zal het het automatisch aan de voerstreek werpen, dan oogst nieuwe opnieuw op te zetten.
10. Als het gebrekmateriaal dat het automatische opsporing zal, zal de machine alarmeren en zal ophouden; na leveringsmateriaal, blijf dan werkend, geen behoefte opnieuw te beginnen.
11. Steun om het even welk aantal van PCB-partij.
12. Als geen PCB-dossier, of niet u heeft het werk geen dossier, kunt u een nieuw dossier aan programma in machine direct creëren.
13. Steun enige stap.
Waarom kies u?
1. Professionele bewaarde desgin en ruimte.
2. Gebruikersvriendelijke verrichting, geen ingenieur van behoefte professionele SMT, entry-level apparaat
3. Één machine - Geïntegreerde verrichting, geen behoefte extra pomp of PC of om het even welke ondersteunende faciliteit
4. De hoge nauwkeurigheid en de betrouwbaarheid, maken omhoog de afvalligheid van het handwerk
5. Efficiënte de kosten, verminderen uitgave om een professionele automatische SMT-productielijn te bezitten
6. Internationale uitdrukkelijk met de huis-aan-huisdienst, 3-5 werkdagenlevering
7.Especial voor laboratoriumonderzoek en ontwikkeling, steekproeven, om eender welke octrooien en ontwerpenrevealment te vermijden.
8. Één machine gelijk aan 5 solderende gemakkelijke personeelsleden, leidt en kosten-bewaard. Goed voor kleine gegroepeerde productie.
9. Charmhigh is fabriekslevering, worden elk van onze machinesdelen onderzocht en vervaardigend door ons. De de na-dienstvervangstukken houden nooit op.
10. Charmhigh is een professionele fabrikant van SMT-Oogst en Plaatsmachine sinds 2009. Al software wordt onderzocht door ons.
