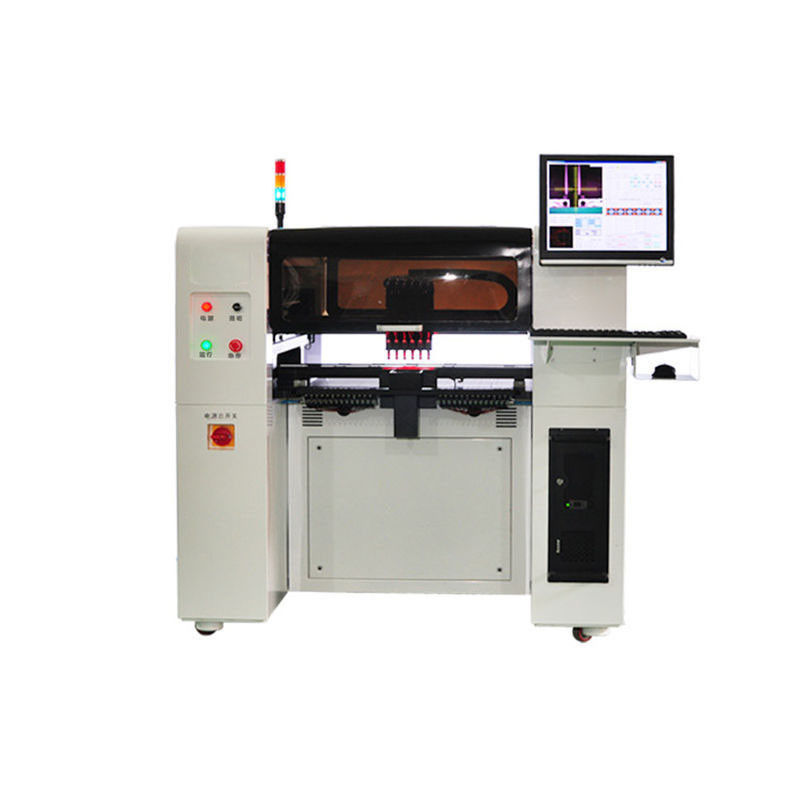

6 hoofden 64 de Assemblagemachine van de Voedershoge snelheid 500W SMD

6 hoofden 64 de Assemblagemachine van de Voedershoge snelheid SMD

Toepassing

De SMD-plaatsingsmachine kan ondersteltechniek op vierkante PCB-raad, ronde PCB-raad, aluminiumsubstraat en strooklichten uitvoeren. Geëindigd - de producten kunnen in het veroorzaken van weerstand-condensator, het pakketdiode van de glascilinder, triode, TQFP-pakket, QFN-pakket, QFP-pakket, BGA-pakket, lamppool enz. worden gebruikt.

Technische parameters

Configuratie

Het systeem van de computercontrole
De SMD-plaatsingsmachine is over het algemeen uitgerust met computermonitor en muis. Het steunt XP en Windows 7. Het laat de visuele programmering en PCB-dossierinvoer wegens het vermenselijkte besturingssysteem toe.

Automatische PCB-lader
De SMD-plaatsingsmachine kan de druk gebeëindigde PCB-raad op het spoor direct zetten om automatische en en raadslading te realiseren die, die plaatsen opzetten streven. Het steunt multi-voeders: maximum 64 voeders. De grootte van standaardic-dienblad, buisvoeder, stokvoeder kan regelbaar zijn.

Synchrone identificatie door zes reeksen camera's
De SMD-plaatsingsmachine is uitgerust met 8 camera's: één MERK, één hoge precisiecamera en 6 hoge snelheidscamera's. Het kan hoofd synchrone identificatie realiseren 6 om de snelheid en de precisie te verzekeren van het opzetten. De standaardconfiguratie is 16 pijpen van de de hoge precisiezuiging van JUKI.

Servosysteem
De SMD-plaatsingsmachine is uitgerust met servodiesysteem uit Panasonic, Japan met hoge precisie en stabiliteit wordt ingevoerd de stabiele steun van 24 uur te verzekeren.

Ketting
Het keurt bestand hoge druk en slijtage-bewijs belemmeringsketen goed die hetzelfde type zoals één van ingevoerde machines is. De belemmeringsketen kan duizenden tijden van bewijsdruk dragen.

Spoor
Het keurt hoge precisiespoor van TBI Taiwan goed die precisie met geringe geluidssterkte en hoge heeft om het nauwkeurigheidstarief BGA-spaanders te verzekeren.

Transportband
Deze SMD-plaatsingsmachine kan automatisch aan transportband worden aangesloten die de PCB-raad aan de SMD-terugvloeiings solderende machine zonder handmedewerker kan vervoeren, dus besparingsloonkosten.

Configuratieparameters

Aandrijvingsmotor: servomotor van Panasonic, Japan
Identificatiewijze: synchrone identificatie door zes camera's
Vacuümbron van zuigingspijp: vacuümgenerator met vacuüm brekende functie
Riemvoeder: 8mm, 12mm, 16mm, 24mm en VOEDER (STOK) die steun van de spaanders van het cilinderpakket kunnen uitvoeren
XYZ-bestuurdersspoor: Van de de hoge precisie zware lading van TBI het lineaire spoor
Het systeem van de motieaandrijving: Panasonic-hoge snelheidsdsp bestuurder
Besturingssysteem: Vensters: ondersteunende vensters XP, win7
Hoek van componenten: om het even welke hoek van 0-360°; synchrone omwenteling tijdens motie
X/Y operationele wijze: aaneenschakeling van krommen het lopen en versnelling en vertragings het rechte lopen
Het plaatsen van fiduciair MARK: fiduciair MARK kan vrij worden geplaatst
Mislukkingswaarschuwing: het alarmeren voor tekort aan materiaal
De wijze van de raadslading: één stadium automatische verbinding van links naar rechts; automatische PCB-overdrachtplaats; handraadslading
Visuele vertoning: monitor van de 17 duim de industriële controle; schaal: 4:3; resolutie: 1280x1024
Programmeringswijze: punt om het onderwijs programmering, visuele programmering en het gecoördineerde invoeren van PCB-dossier enz. te richten
Aantal identificatiecamera: één MARK, 6 hoge snelheidscamera's en één hoge precisiecamera.

Eigenschappen

De SMT-plaatsingsmachine heeft de volgende eigenschappen:
1. Het grootste hoogtepunt van deze machine is de professionele 5 mega-pixelcamera voor spaandersteun; het kan efficiënte steun van spaanders realiseren waarvan de loodhoogte meer dan 0.3mm is en de centrumafstand is meer dan 0.5mm op een gebied van 40*40mm met een succestarief groter dan 98%.
2. De SMT-plaatsingsmachine is uitgerust met extra 6 hoge snelheidscamera's die hoofd synchrone identificatie kunnen realiseren 6. Dit kan opzettende efficiency zeer verbeteren die op de originele basis wordt verdubbeld.
3. Het heeft ook de volgende twee functies: fiduciaire tekens auto-aftast en raads auto-lading. Deze functies kunnen opzettende precisie verder verbeteren tijdens PCB-raad die en verrichting vereenvoudigen veranderen. Het kan ook aan andere materiaalreeksen aan productielijn van vorm de volledige SMT worden verbonden.
4. Deze SMT-plaatsingsmachine kan automatisch aan transportband worden aangesloten die de PCB-raad aan de SMT-terugvloeiings solderende machine zonder handmedewerker kan vervoeren, dus besparingsloonkosten.
