| Plaats van herkomst: | CHINA |
| Merknaam: | OEM |
| Certificering: | CE , ISO |
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Standaard de uitvoerverpakking |
| Levertijd: | 15-20 dagen |
| Betalingscondities: | L/C, T/T, Western Union, Paypal |
| Levering vermogen: | 100pcs per maand |
| De Machine van SMT PNP: | CHMT530P4 autovoeder + Vision System | Grootte van PCB: | 450mm (L) ×330mm (W) |
|---|---|---|---|
| Grootte van soldeerselprinter: | 300*400mm | Terugvloeiingsoven: | T962C 2500w |
| Het solderen Gebied: | 400*620mm | CHMT530P4: | Het werk met pneumatische voeder 8mm, 12mm, 16mm, 24mm, trillingsvoeder van Yamaha |
| Markeren: | 2500w SMT-Lijnmachine,2500w de Lopende band van SMT,400*620mm SMT Lijnmachine |
||

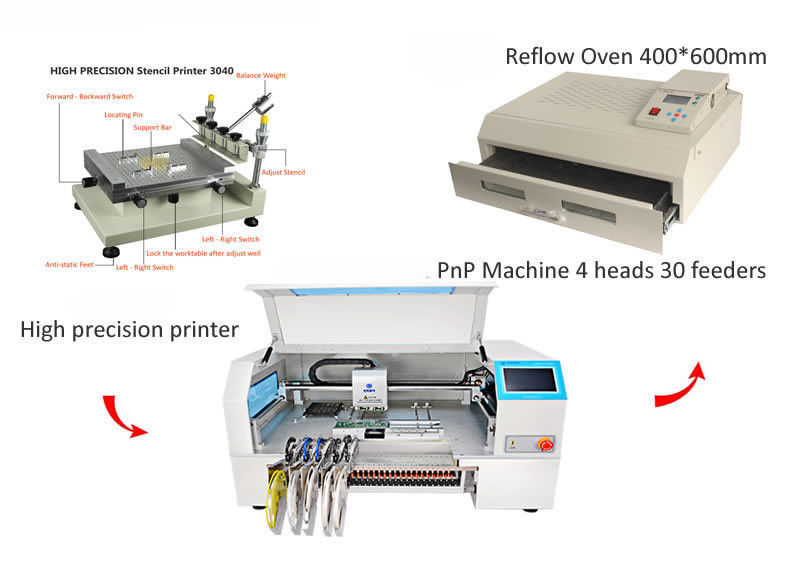

Hoge Precisie 4 de Lijnmachine van Plaatsing Hoofdbenchtop SMT
1. De hoge printer van de precicsionstencil:
| De grootte van de het werklijst | 300*400mm |
| Drukgrootte | 250*400mm |
| Maximum netto kadergrootte | 370*470mm |
| Printermanier | hand |
| Dikte van de substraten | 080mm |
| De werkbank past volume aan | 10mm, Horizontale Hoekaanpassing |
| De hoogte van het drukplatform | 220mm |
| herhaalde nauwkeurigheid | ±0.01mm |
| bepaal de plaats van wijze | Benchmark of gatenvorm |
| Afmeting | 540*370*350 mm |
| Verpakkingsgrootte | 630*450*480mm |
| Gewicht | NW.25Kg GW.35Kg |
2. CHMT530P4 (4 hoofden + 30 voeders)
| Precisie | ±0.015mm |
| Plaatsingshoofd | 4 hoofden |
| Het voeden systeem |
Steun maximum 30pcs 8mm Pneumatische voeder (andere opties: 12,16,24mm, trillingsvoeder) |
| Visieopsporing | Dubbele camera (omhoog & beneden) |
| Motorcontrole |
· X-Y Asstepper motor met codeurclosed-loop controle |
| De opsporing van de componentenlekkage | Vacuüm en visuele opsporing |
| Hoofdraad | Motherboard van de hoog-betrouwbaarheidsindustrie |
| Touch screen | 7 van het de industrieduim scherm |
| Verrichtingssysteem | Ingebed Linux-systeem |
| Externe luchtbron | 0.5MPa |
| Voeding | AC220V 50Hz/AC110V 60Hz |
| Afmeting | 1050mm (L) ×780mm (W) ×500mm (H) |
| Compatibele software | Altiumontwerper, Protell99SE, STOOTKUSSENS, Kicad, Eagle, Cadint, Ritme Orcad, Allegro Ritme, PROTEUSBACTERIËN… enz. |
| Netto gewicht | 125Kg |
3. Terugvloeiingsoven:
Efficiënt het Solderen maximum gebied: 400 x 600mm
Geschatte macht: 2500W
Temperatuurwaaier: 0°C-280°C
Procescyclus: 1~8 min
Voltage: 110V~240V
Frequentie: 50Hz~60Hz
Productgrootte: 684x504x225mm
Netto gewicht: 25kg
Verpakkingsgewicht: 27kg
