| Plaats van herkomst: | CHINA |
| Merknaam: | OEM |
| Certificering: | CE , ISO |
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Standaard de uitvoerverpakking |
| Levertijd: | 15-20 dagen |
| Betalingscondities: | L/C, T/T, Western Union, Paypal |
| Levering vermogen: | 100pcs per maand |
| Voeder: | 29pcs voeders (8mm 22; 12mm 4; 16mm 2; 24mm 1); 8pcs het bulk voordienblad van IC | Hoofd: | 2 hoofden (met jukipijp 4pcs) |
|---|---|---|---|
| Snelheid: | 6000cph | PCB-het vastklemmen gebied: | 10*10mm~380*415mm |
| Steuncomponenten: | GELEID, SOPT 0402-5050, QFN ENZ. | Het dossier van het steunwerk: | CSV-dossier |
| Plaatsende manier: | Laser die/pijp het plaatsen plaatsen | Netto gewicht: | 65Kg |
| Z As bewegende waaier: | 15mm | X-Y Asreis: | 420*460mm |
| Markeren: | 6000cph PCB-Assemblagemachine,6000cph PCB-Oogst en Plaatsmachine,65kg PCB-Oogst en Plaatsmachine |
||

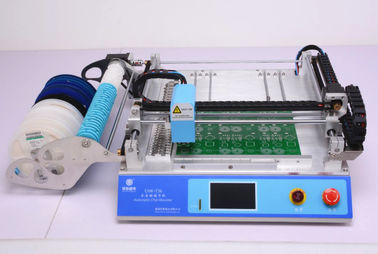

2 hoofden 29 de Oogst van PCB van de Voedersdesktop en Plaatsmachine
Beschrijving:
PCB-de Oogst en de Plaatsmachine zijn een baisic Desktop automatische oogst en plaatsen machine, vooral ontwikkeld voor onderzoeklaboratoria en kleine middelgrote verwerkende ondernemingen nochtans zal het ook voor de ernstige knutselaar geschikt zijn. Deze automatische oogst en plaatsmachines zijn geschikt voor kleine gegroepeerde productie, laboratoriumonderzoek en ontwikkeling, de proeven van de productsteekproef, de LEIDENE verwerking van SMT en andere gelijkaardige processen.
Specificaties:
| PCB-gebied | 10mm*10mm - 380mm*415mm |
| X-Y Asreis | 420*460mm |
| Z As bewegende waaier | 15mm |
| Pijphoeveelheid | 2 PCs |
| Fedders | 37 Fedders (8MM=22-fedders, 12MM=4-fedders, 16MM=2-fedders, 24MM=1 fedder, het dienblad van prooiic = 8 fedders) |
| Snelheid | 6000cph (hoogste 7200cph) |
| Precisie | ±0.025mm |
| Grootte | 0402-5050, SOP, QFN (breedte: 8MM, 12MM, 16MM) |
| Afmeting | L 960mm*W 705mm*H 335mm |
| vacuümluchtpomp | -92KPA (ingebouwde) stodde typepomp, geen pomp van de behoefte externe lucht |
| Het dossier van het steunwerk | CSV-dossier |
| voltage | 220V of (110V), 50/60Hz |
| Macht | 200W |
| Netto Gewicht | 65kg |
| volume | 0.41m ³ |
Voordelen:
1) Laserinstelmechanisme, gemakkelijk voor online programmering.
2) Het eigen vacuüm testen, als één component bochtig zuigt, zal aan het stortingsgebied, dan re-oogst werpen en zal. opnieuw plaatsen.
3) De dubbele oogst en plaats hoofdontwerphulp verhoogt quikcly output, 2pcs-jukipijpen, verandering en gemakkelijk.
4) Dubbele ingebouwde stodde typepompen (kosten en ruimtebesparing, geen behoefte om extra pomp voor te bereiden)
5) Standaard8g-SD-geheugenkaart, massa-opslag van het werkende dossier van CSV
6) De interface input-output, gemakkelijke verrichting van het Fultouche screen
7) Geïntegreerd Automatisch Nylon de Spoelwiel van FeedersAutomatic
8) steun enige stap, gemakkelijke verrichting.
10) Kan 0402,0603,0805… 5050 zo-8… zo-16, dronkaard-23, dronkaard-89, aan-252 pakketten opzetten.
11) Geen visiesysteem, model 28 en 36 laser plaatsen. CHMT48V met visie.
12) Bouwstijl-in softwarebesturingssysteem, steun online programmering: kon gemakkelijk online programmerend als u het geen schakelschema van PCB, met de hulp van laserinstelmechanisme hebt. Geen behoefte om aan een afzonderlijke computer vast te maken.
13) De gemakkelijke programmering, neemt slechts 5mins: het hulpmiddel van gebruiksprotel om het PCB-krings gecoördineerde dossier te halen, en het hulpmiddel van de formaattransformatie te gebruiken dat wij aan u de bestandsindeling, en toen exemplaar aan de SD-geheugenkaart om te zetten, tussenvoegsel aan de machine hebben verstrekt, dan kon u het dossier direct gebruiken.
14) De normalisatie van verpakking verzekert veilig vervoer.
15) Klein en lichtgewicht: eenvoudige installatie, geschikt vervoer.
16) Het werk macht maximum niet over 200w, tribune door macht onder 80w.
De toepassingenindustrie:
De huishoudapparatenindustrie, Autoelektronische industrie, de Machtsindustrie, de LEIDENE industrie, veiligheid, instrumenten en meters de industrie, de communicatie industrie, de intelligente controleindustrie, Internet van de Dingen (IOT) industrie en de militaire industrie, enz.
Standaardtoebehoren voor CHMT36:
1) SMT-Desktopoogst en Plaatsmachine CHMT36*1
2) Juki Nozzle*4 (503, 504, 505, 506).
3) BR Card*1
4) SD-geheugenkaart reader*1
5) Trekkrachtspelden: 2
6) Rol voor trekkrachtspeld: 1
7) Hexuitdraaimoersleutel: 6
8) Pincet: 1
9) Borstel: 1
10) Engelse gebruikershandleiding: 1

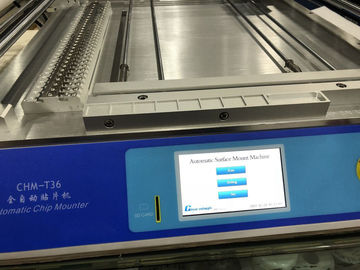

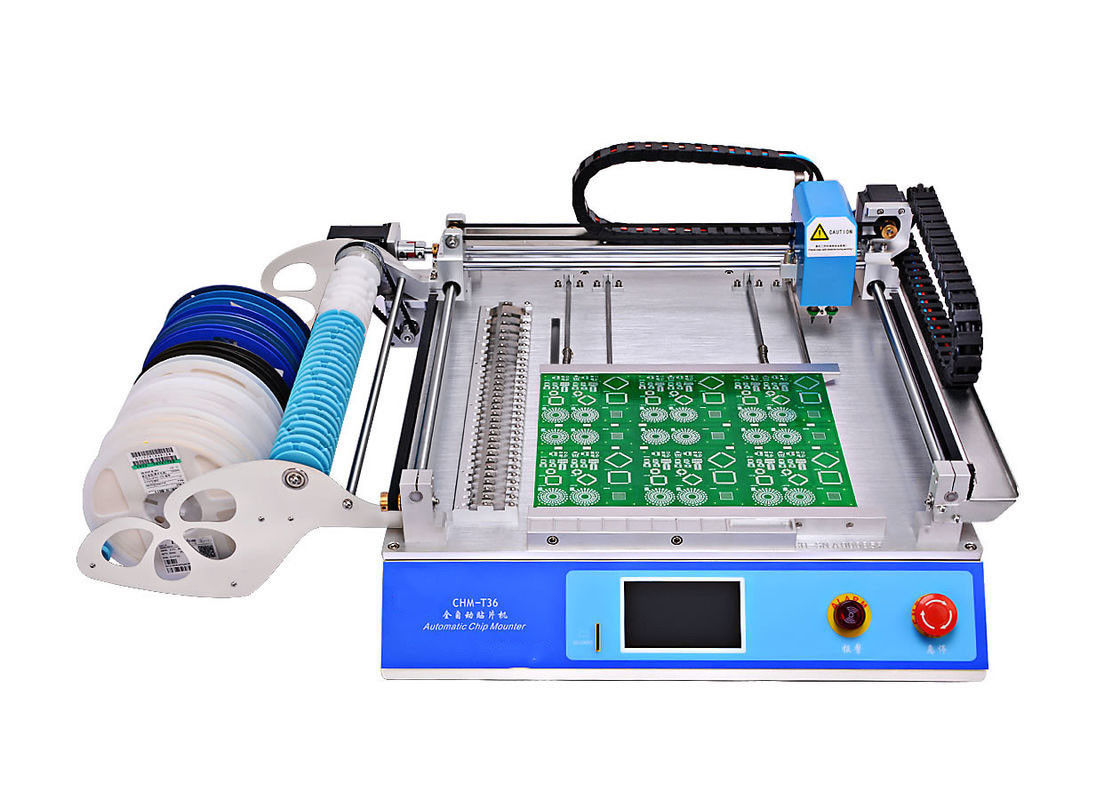

DETAILbeelden:
