| Plaats van herkomst: | CHINA |
| Merknaam: | OEM |
| Certificering: | CE , ISO |
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Standaard de uitvoerverpakking |
| Levertijd: | 15-20 dagen |
| Betalingscondities: | L/C, T/T, Western Union, Paypal |
| Levering vermogen: | 100pcs per maand |
| Stencilprinter: | 300*400mm (3040) | Pnpmachine: | CHMT36VA (29 Voeder 2 leidt + dubbele visiecamera) |
|---|---|---|---|
| Terugvloeiingsoven: | T962A 300*320mm het solderen grootte 1500W | Gebruik: | Kleine gegroepeerde productie |
| Printermanier: | Hand | Plaatsingshoofden: | 2pcs |
| de Afmeting van de stencilprinter: | 540*370*350 mm | het Gewicht van de stencilprinter: | NW.21Kg GW.22Kg |
| Markeren: | 300*400mm SMT Lijnmachine,300*400mm SMT die Lijn vervaardigen,1500W SMT die Lijn vervaardigen |
||

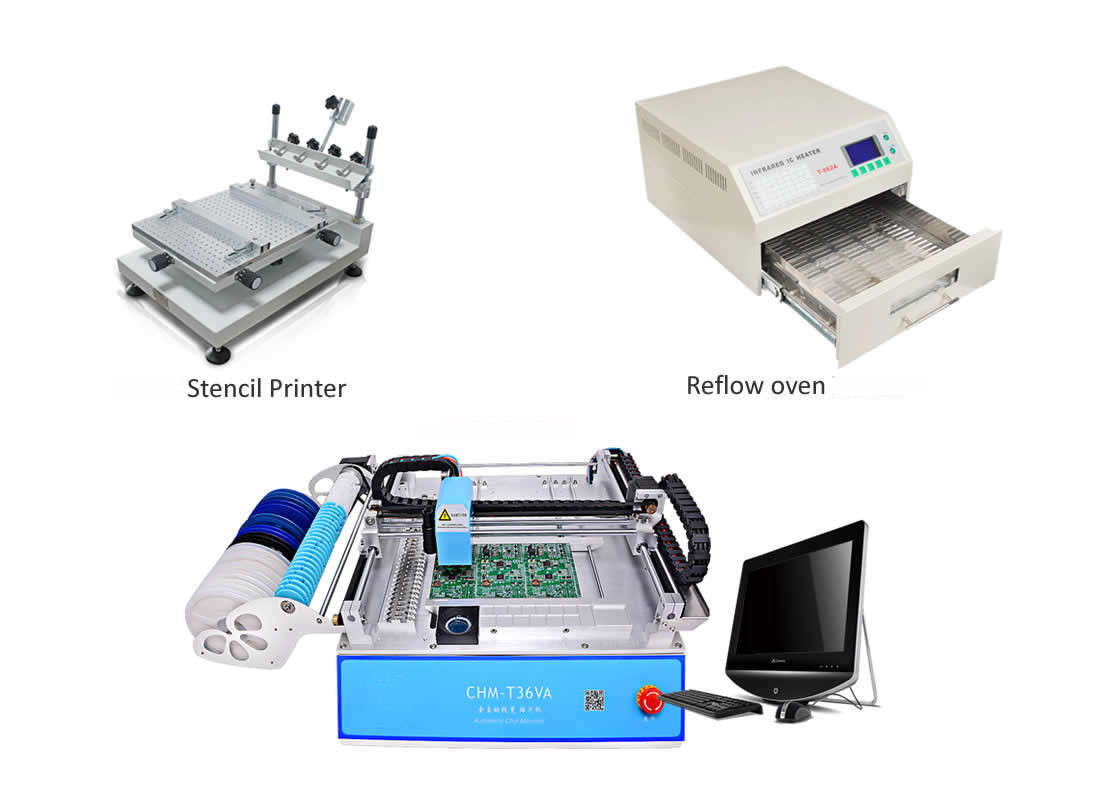

Klein SMT die Lijn vervaardigen
1. De printer van de hoge precisiestencil:
| De grootte van de het werklijst | 300*400mm |
| Drukgrootte | 250*400mm |
| Maximum netto kadergrootte | 370*470mm |
| Printermanier | hand |
| Dikte van de substraten | 080mm |
| De werkbank past volume aan | 10mm, Horizontale Hoekaanpassing |
| De hoogte van het drukplatform | 220mm |
| herhaalde nauwkeurigheid | ±0.01mm |
| bepaal de plaats van wijze | Benchmark of gatenvorm |
| Afmeting | 540*370*350 mm |
| Verpakkingsgrootte | 660*500*280mm |
| Gewicht | NW.21Kg GW.22Kg |
2. plukken en plaatsen machine (het werk met externe PC)
| PCB-gebied | 10mm*10mm - 355mm*355mm |
| X-Y asreis | 420*460mm |
| Z as bewegende waaier | 15mm |
| Plaatsingshoofden | 2pcs |
| Voeders |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, Vooric tray=14pcs, user-defined IC-dienblad |
| Visiesysteem | Dubbele camera's (omhoog & benedencamera's) |
| Aandrijving | Closed-loop controlestepper zorgt ervoor het servoaandrijvingssysteem, nooit stap verlies |
| Z de opsporing van de as zelf-terugkeer | Ja, verhinder pijpen het breken |
| De zelf-terugkeer van de trekkrachtspeld | Ja, verhinder trekkrachtspeld het breken |
| Lekkage van materiële opsporingsmethode | Vacuümopsporing, visieopsporing |
| Opzettende snelheid | 4000cph (visie weg); 2800cph (visie) |
| Opzettende precisie | ±0.025mm |
| Componenten | 0402-5050, SOP, QFN, (bandbreedte: 8MM, 12MM, 16MM, 24MM) |
| Machineafmeting | L 960mm * W 705mm * H 335mm |
| Vacuümpomp | -92KPA (2pcs, bouwstijl-binnen, dempen type) |
| Externe luchtbron | Geen behoefte (machine bouwstijl-in stodde vacuümpomp 2pcs) |
| Externe PC | Ja (software compatibel met windows7) |
| Voltage | 220V (110V), 50Hz 60Hz |
| Netto gewicht | 65kg |
| Compatibele software | Altiumontwerper, Protell99SE, STOOTKUSSENS, Kicad, Eagle, Cadint, Ritme Orcad, Allegro Ritme, PROTEUSBACTERIËN. .etc |
3. De parameter van de terugvloeiingsoven (nieuw bijgewerkt met ventilator):
Solderend Max Area: 20 X 20 cm
Geschatte Macht: 1500W
Levering: AC110V~ AC220V /50 ~60HZ
Beelden als volgt:
1. Stencilprinter (hoge precisie)
2. Oogst en plaatsmachine met Vision System (behoefte externe PC)
Concurrentievoordeel:
1. Geschikte software, Ingebed Linux-Systeem van de machine, zeer stabiele de industrie hoofdraad, onafhankelijke verrichting, geen behoefte externe computer, gemakkelijker en geschikte verrichting.
2. Bovenkant en bodem twee camera'sccd systeem verbeteren de positie van elke componenten zeer nauwkeurig, vooral voor IC (maximum 22*22mm).
3. Machinesteun allerlei verschillende componenten, van 0402, 0603 - QFN, evenals besnoeiingsband, buis IC, of bulkic. De machine kan multisoorten PCB plaatsen.
4. Het heeft flexibele PCB-het vastklemmen inrichting, en het heeft het dienblad van douaneic, voor bulkic-zeer geschikte voeder.
5. De visie kan ook de oorsprongspunt van de correctiemachine detacheren, correct oorsprongspunt ervoor zorgen.
6. 2 hoofden 4 hoofden met hoge nauwkeurige Juki-Pijpen met magneet, geen behoefte om met moersleutel, pijpen te demonteren kunnen hoek -180 degree~ roteren +180 graad. Plaatsen van hoogte is regelbaar. 4 is de maximum componentenhoogte van de seriesmachine 5mm en is de maximum hoogte van de 5 serailsmachine 10mm.
7. 4 de trekkrachtspeld van de serailsmachine keert automatisch terug om pijpen te vermijden gebroken, trekkrachtspeld niet worden geplakt. 5 machine die van de serie het pneumatische de voeder van Yamaha auto voeden, meer snellere snelheid gebruiken.
8. Z de asopsporing, plaatsingshoofd kan auto de hoogte ontdekken en hoek, de auto terug naar oorsprong om eender welk te verhinderen brak.
9. Closed-loop de controle, X, y-As met codeur, motor verliest nooit stappen.
10. PCB kalibreren door twee visiecamera's (de machine zal auto 2 punten vinden), wijzigen de compensatie van PCB. Slechts calirbate zullen 2 punten, rust componenten autocorrectie, kan de kaliberbepaling snel zijn en nauwkeurig voor PCB, te hoeven niet om om compensatie, geen behoefte te geven om de input te berekenen.
11. Komt met vacuümopsporing, als één component bochtig zuigt, het zal werpen het automatisch aan de voerstreek, dan oogst nieuwe opnieuw op te zetten.
12. Komt met visieopsporing, zal de camera auto correcte componentenhoek en op PCB raad plaatsen in juiste plaats. Als hoofden die geen componenten, camera de opnemen het zullen ontdekken en zullen terugkeren opnieuw te plukken, 3 keer niet plukkend, zal de machine alarmeren en zal ophouden.
13. Als zal het gebrekmateriaal het automatische opsporing, dan alarmeren; na leveringsmateriaal, blijf dan werkend, geen behoefte opnieuw te beginnen.
14. Steun om het even welk aantal van PCB-partij.
15. Als gebruikt geen PCB-dossier, of uit het werk geen dossier van de softwarelading, kunt u een nieuw dossier aan programma creëren.
16. Komt met bekeerlingshulpmiddel (PC-versie), geven het werkdossier in computer uit en laden het werkdossier in machine door USB-poort, snel en geschikt.
17. Steun enige stap.
3. Terugvloeiingsoven (NIEUW TYPE MET VENTILATOR)
