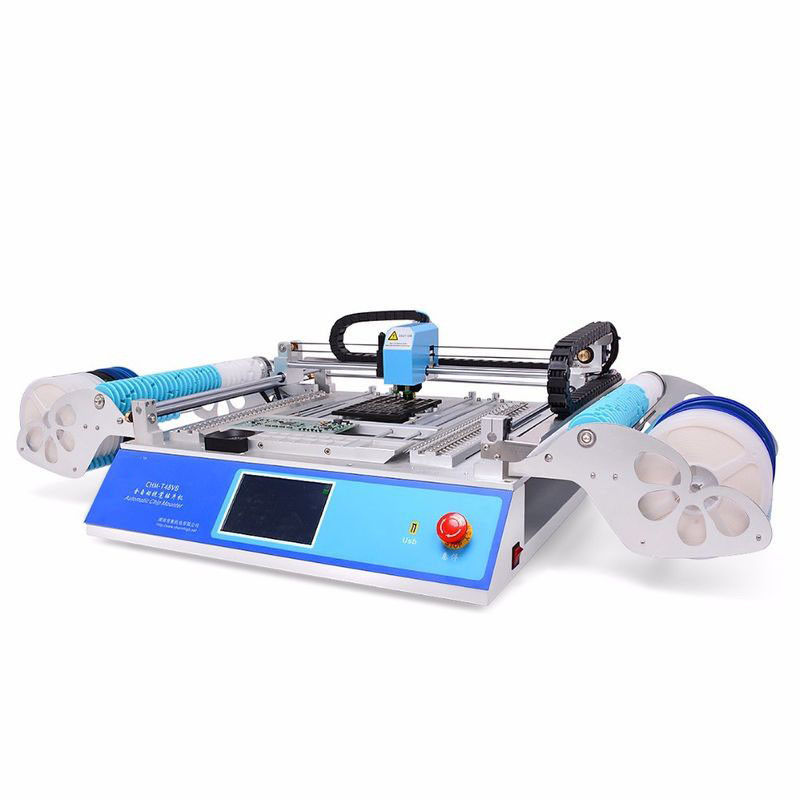

Hoge snelheid 58 de Oogst van de de Lijstbovenkant van PCB van Voederssmt en Plaatsmachine

Productdetails:

Plaats van herkomst:	CHINA
Merknaam:	OEM
Certificering:	CE , ISO

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 eenheid
Prijs:	Negotiable
Verpakking Details:	Standaard de uitvoerverpakking
Levertijd:	15-20 dagen
Betalingscondities:	L/C, T/T, Western Union, Paypal
Levering vermogen:	100pcs per maand

Contact nu

Gedetailleerde productomschrijving

Video uitgaand-inspectie:	Verstrekt	Het Rapport van de machinestest:	Verstrekt
Marketing Type:	Gewoon Product	Garantie van kerncomponenten:	Niet Beschikbaar
Kerncomponenten:	Motor, Motor	Productnaam:	SMT-Oogst en Plaatsmachine
toepassing:	SMT-de Assemblageproductielijn van PCB	PCB-grootte:	450mm (L) *400mm (W)
Voeding:	AC220V 50Hz/AC110V 60Hz	Pakket:	Vacuümverpakking
Hoog licht:	3000cph de Oogst van de lijstbovenkant en Plaatsmachine , 5000cph de Oogst van de lijstbovenkant en Plaatsmachine , 3000cph de oppervlakte zet Oogst op en plaatst Machine

Hoge snelheid 58 de Oogst van de de Lijstbovenkant van PCB van Voederssmt en Plaatsmachine

Beschrijving:

Parameters

PCB-gebied		10mm10mm - 345mm355mm

XYZ-Asreis		510mm*460mm

Z as bewegende waaier		15mm

Voeders		Linker 29pcs + juiste 29pcs
		8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,
		Vooric stack=14pcs, user-defined IC-dienblad
Aandrijving		Closed-loop controlestepper zorgt ervoor het servoaandrijvingssysteem, nooit stap verlies

Precisie		±0.015mm

Z de opsporing van de as zelf-terugkeer		Ja, verhinder pijpen het breken

De zelf-terugkeer van de trekkrachtspeld		Ja

Visiesysteem		Dubbele camera's (omhoog & benedencamera's)

Lekkage van materiële opsporingsmethode		Vacuümopsporing, visieopsporing

Touch screen		7“ de industrietouch screen

Hoofdraad		De onafhankelijke hoofdraad van de onderzoekindustrie

Systeem		Ingebed Linux-systeem

Opzettende snelheid		5000cph (visie weg); 3000cph (visie)

Opzettende precisie		±0.025mm

Componenten		0402-5050, SOP, QFN (bandbreedte: 8MM, 12MM, 16MM, 24MM)

Machineafmeting		L 960mm* W 705mm* H 335mm

Vacuümpomp		-92KPA (2pcs, bouwstijl-binnen, dempen type)

Externe luchtbron		Geen behoefte (machine bouwstijl-in stodde vacuümpomp 2pcs)

Externe PC		Nr

Voltage		220V (110V), 50Hz

Netto gewicht		68kg

Brutogewicht		85kg/1168052cm/0.62m ³

Eigenschap

58PCS VOEDERS
Meer verschillende gesteunde soorten component

TWEE CCD-CAMERA'S
Hoge snelheid die met Visiesysteem opzetten

HET INGEBEDDE SYSTEEM VAN L INUX
PC in bouwstijl, geen behoefte extemal PC

CLOSED-LOOP CONTROLE
De hoge betrouwbare hoofdraad van het de industrieniveau

Vision System verzekert Nauwkeurigheid		30pcs de pneumatische gesteunde voeder van Yamaha
Autocorrectiecompensatie		eenvoudige & geschikte verrichting
De dubbele CCD-visiecamera's kunnen auto de compensatie voor allerlei verschillende componenten en ICs (autocorrectie van oogstpositie en hoek) kalibreren. De industriecamera met hoge nauwkeurigheid die beeld van spelden nemen als IC, om de flardnauwkeurigheid te verzekeren.		Chm-T530P4 het werk met de standaard pneumatische voeder van Yamaha, het is stabieler en langer leven. de pneumatische voeders kunnen efficiënt werken een verbeteren. Het kan ook met Yamaha-trillingsvoeder werken.

Closed-loop het Systeem van de Motiecontrole		Z Asopsporing

het kan vier-as aaneenschakeling zijn, sneller en zich regelmatig bewegen. beide pijp kan samenwerkend, niet enige pijp die, enige stap steunen meer werken. X, y-geïnstalleerde as verliest de codeur, nooit stap. Flexibel S versnelt en vertraagt, zorgt hoge snelheidsplaatsing ervoor volkomen werkend.		Z de functie van de asopsporing kan self-checking de hoogte en de hoek tijdens plaatsing.
		Zorg volkomen het machinewerk met verschillende soorten componenten ervoor.
		9 soorten Juki-binnen gesteunde pijpen, magneet, u kunnen de pijp veranderen met de hand, geen zeer geschikte behoeftemoersleutel.
De industrietouch screen		De autokaliberbepaling van het tekenpunt
		nauwkeuriger met visiesysteem
De machine gebruikt ingebed Linux-verrichtingssysteem, stelt Dit systeem stal met sterke verenigbaarheid en krachtige functie in werking. De machine heeft een in-bouwstijl 7 duim volledig touch screen, externe USB-ook toegelaten muis. Zeer gemakkelijke en geschikte verrichting. U kunt een snel begin binnen een half uur krijgen.		Nadat PCB op machine is gezet, zal de machine de camera gebruiken om het tekenpunt automatisch te vinden, PCB te kalibreren en afwijking te vermijden.

Het voor Bulk Materiële Gebied van IC		IC Tray Supported
		de software staat 20 user-defined IC-dienblad toe
11pcs voor bulkic-stapel, geschikt voor sommige bulkics. geschikter.		De gebruiker kan één of meerdere IC-dienblad in software toevoegen, hebt u enkel het plaatsen van de eerste component en de laatste component nodig, dan kan de machine het auto ononderbroken plukken.
