Beijing Silk Road Enterprise Management Services Co.,LTD
Van de de Zijdeweg van Peking van het de Ondernemingsbeheer de Dienstenco., Ltd
Van de de Zijdeweg van Peking van het de Ondernemingsbeheer de Dienstenco., Ltd
 |
| Plaats van herkomst: | CHINA |
| Merknaam: | OEM |
| Certificering: | CE , ISO |
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Standaard de uitvoerverpakking |
| Levertijd: | 15-20 dagen |
| Betalingscondities: | L/C, T/T, Western Union, Paypal |
| Levering vermogen: | 100pcs per maand |
| Voorwaarde: | Nieuw | Na de Garantiedienst: | Videotechnische ondersteuning, Onlineondersteuning |
|---|---|---|---|
| Lokale serviceplaats: | Niets | Toonzaalplaats: | Niets |
| Video uitgaand-inspectie: | Verstrekt | Het Rapport van de machinestest: | Verstrekt |
| Marketing Type: | Gewoon Product | Garantie van kerncomponenten: | 1 jaar |
| Kerncomponenten: | Motor | Verleende naverkoop de dienst: | Videotechnische ondersteuning, Vrije vervangstukken, Onlineondersteuning |

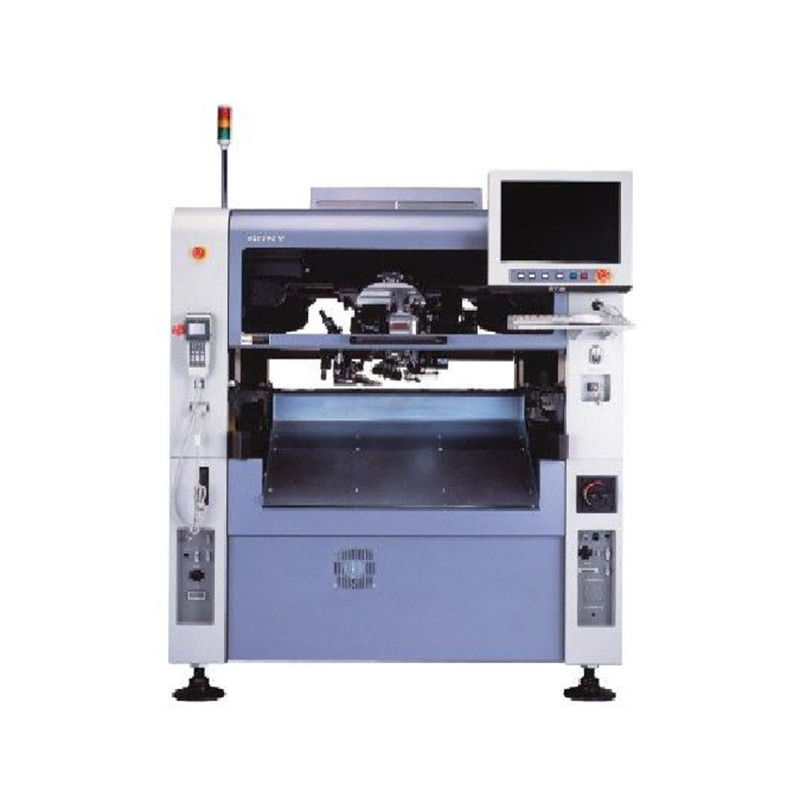

| Productnaam: | Machine van hoge snelheids de automatische SMT | Opzettende snelheid: | 12000CPH |
| Componentengrootte: | 060343mm QFP/BGA | PCB-grootte: | 50 * 50 - 460 * 360 mm |
| PCB-dikte: | 0.5mm tot 2.6mm | Machtsvoltage: | AC 3 fase 200V±10%, 50/60HZ |
| Macht: | 2.5-5.0KVA | Luchtdruk: | 0.5-0.7Mpa (5.1~7.1kgf/cm2) |
| Machinegrootte: | 1200MM (W) *1700MM (D) *1545MM (H) | Machinegewicht: | 1730KG |
| Markeren: | 12000CPH SMT die Machine opzetten,2.6mm SMT die Machine opzetten,De machine van 12000CPH smt mounter |
||
|
Productnaam
|
Machine van hoge snelheids de automatische SMT
|
|
Opzettende snelheid
|
12000CPH
|
|
Componentengrootte
|
060343mm QFP/BGA
|
|
Opzettende nauwkeurigheid
|
±50μm@μ+3σ/Chip; ±30μm@μ+3σ/QFP
|
|
PCB-grootte
|
50 * 50 - 460 * 360 mm
|
|
Visueel systeem
|
Vluchtcamera + vaste hoge pixelcamera
|
|
Opzettend hoofd
|
hoofd 6 pijpen 1
|
|
Componentendikte
|
0402 (01005) - 12mm IC (mobiele camera) 6mm25mm IC (vaste camera)
|
|
PCB-dikte
|
0.5mm tot 2.6mm
|
|
Aantal voeders
|
48
|
|
Machtsvoltage
|
AC 3 fase 200V±10%, 50/60HZ
|
|
Macht
|
2.5-5.0KVA
|
|
Luchtdruk
|
0.5-0.7Mpa (5.1~7.1kgf/cm ²)
|
|
Machinegrootte
|
1200MM (W) *1700MM (D) *1545MM (H)
|
|
Machinegewicht
|
1730KG
|
|
Gebruiksmilieu
|
Omgevingstemperatuur 15℃~30℃
Omringende vochtigheid 30%~70% (geen condensatie) |
|
Het werk lawaai
|
35-65dB
|
|
Correctiemethode
|
Het systeem van de beeldverwerking, MARK visiecorrectie met meerdere balies
|
|
Aandrijvingssysteem
|
Servo AC, AC motor
|
|
Gegevenstransmissie
|
3,5-duim slappe disk/USB-interfaceinput
|
|
Besturingssysteem
|
Chinese, Engelse, Japanse verrichtingsinterface (de controleplatform van het VENSTERSsysteem)
|
|
Controlewijze
|
Volledig automatisch
|
Productvoordelen
1. 4 PCs van camera's: 2pc van Teken, en 2 PCs van de camera's van de hoge snelheidserkenning, erken synchroon, verzeker effectief opzettende snelheid en precisie.
2. Het X-Y aandrijvingsgebruik voerde high-precision malende staaf van de balschroef + in ingevoerde op zwaar werk berekende lineaire gids, snel plaatsend, precisie met geringe geluidssterkte, hoge.
3. De servomotor en de Aandrijving, nauwkeurige lineaire gids, Vacuümgenerator, hoog-nauwkeurige pijpen, het automatische voeden integreerden systeem en hoog-configuratieipc - de Hoge precisie, sterke stabiliteit, belooft stabiel de steun van 24 uur.
4, Nieuwe opzettende wijze: de PCB-raad wordt bevestigd, en de hoofdbewegingen in de richting van XYZ-as. Wanneer het vastmaken van hoge componenten, is de stabiliteit beter.
De verwijzingsconfiguratie
1. Controlesysteem: de industriële computer + precisiekaart van de motiecontrole
2. softwaresysteem: Het ontwikkelde besturingssysteem van ETON onafhankelijk
3. Motiemotor: magnetische levitatie lineaire motor
4. Pijplay-out: ontwikkel onafhankelijk diverse types van pijpen
5. Glijdend apparaat: precisieschroef + lineair gidsspoor
6. Visueel apparaat: de erkenning van het tekenpunt + componentenerkenning + high-precision erkenning
7. Voeder: keur nauwkeurige elektrische voeder goed
